Моделирование процессов усадки в слябах при разливке стали в машинах непрерывного литья заготовок
https://doi.org/10.17073/0368-0797-2026-1-84-90
Аннотация
Предложена математическая модель усадочного процесса в непрерывнолитом слябе при его охлаждении и затвердевании. В основе модели лежат решение уравнения нестационарной теплопроводности и положения теории о квазиравновесной двухфазной зоне. В отличие от ранее предложенных моделей процесса охлаждения и затвердевания сляба, предлагаемая модель учитывает зависимость теплофизических свойств стали от температуры, а также такие особенности, как химический состав разливаемой стали, геометрическую форму поперечного сечения сляба и технологические параметры скорости разливки и интенсивности охлаждения сляба в зоне вторичного охлаждения. Модель реализует решение уравнения теплопроводности с помощью метода конечных разностей, аппроксимация частных производных выполнена по явной схеме. В ходе моделирования производится вычисление температурного поля в расчетной области, представляющей собой четверть поперечного сечения сляба. При этом учитываются граничные условия в кристаллизаторе и секциях охлаждения зоны вторичного охлаждения машины непрерывного литья заготовок. Также модель реализует расчет суммарной усадки в слябе с момента начала кристаллизации. С помощью модели возможно вычисление глубины усадочной раковины, образующейся в слябе после разливки. Адекватность модели подтверждена верификацией, выполненной путем сравнения данных моделирования с экспериментальными данными по глубине усадочной раковины. Выявлена зависимость точности моделирования от количества узлов расчетной сетки. Представленная модель позволяет рассчитывать глубину усадочной раковины и разрабатывать рекомендации по настройке конусности кристаллизатора и параметров роликовой проводки машины непрерывного литья заготовок в зависимости от величины усадки металла при охлаждении и затвердевании непрерывнолитых слябов.
Ключевые слова
непрерывная разливка,
усадка,
сляб,
математическая модель,
усадочная раковина,
кристаллизация,
двухфазная зона,
теплоемкость,
численные методы
Для цитирования:
Чуев А.А., Лукин С.В. Моделирование процессов усадки в слябах при разливке стали в машинах непрерывного литья заготовок. Известия высших учебных заведений. Черная Металлургия. 2026;69(1):84-90. https://doi.org/10.17073/0368-0797-2026-1-84-90
For citation:
Chuev A.A., Lukin S.V. Modeling of shrinkage processes in slabs during steel casting in continuous casting machines. Izvestiya. Ferrous Metallurgy. 2026;69(1):84-90. https://doi.org/10.17073/0368-0797-2026-1-84-90
Введение
Одним из важнейших технологических процессов в современной металлургии является непрерывная разливка. При охлаждении и затвердевании сляба на машине непрерывного литья заготовок (МНЛЗ) в нем происходит усадка металла с образованием усадочной раковины в верхней части конечного сляба. Основной интерес представляет разработка способа расчета усадки непрерывнолитого сляба в кристаллизаторе и зоне вторичного охлаждения (ЗВО) МНЛЗ и определение размеров сляба с учетом усадки. Разработан целый ряд математических моделей, описывающих процессы охлаждения и усадки металла в слябе. Начало исследований по данной теме положено в 70-х годах прошлого века. Так, работа [1] посвящена расчету усадки при затвердевании заготовки круглого сечения. В дальнейшем разрабатываемые модели усложнялись, в них учитывались гидродинамические явления в жидкой фазе [2], более детально описывались выпучивание сляба [3], фазовые переходы в процессе разливки [4], термомеханические явления [5], теплообмен в зоне вторичного охлаждения [6] и др.
Разработка прогнозной модели усадки позволит учитывать влияние усадки на такие технологические параметры, как конусность кристаллизатора и величина раствора роликов ЗВО. В работе [7] сделана попытка прогноза «идеальной» конусности кристаллизатора, используя двумерную математическую модель. Также предпринимались попытки создать модель, учитывающую содержание углерода в стали [8].
В отечественной литературе стоит отметить работы Дюдкина Д.А. [9], Самойловича Ю.А. и Кабакова З.К. [10; 11], посвященные разработке универсальной модели охлаждения и затвердевания непрерывнолитого сляба. Данная модель послужила предтечей для многих моделей, применяемых для разнообразных исследований, таких как модель процесса формирования поверхностных слоев сляба [12], модель деформации непрерывных слябов [13], модель системы ЗВО для МНЛЗ [14; 15] и многие другие.
Большинство предлагаемых моделей содержат допущение о том, что теплофизические свойства металла не зависят от температуры. Значения этих коэффициентов зачастую не изменяются как для твердой, так и для жидкой фазы. В случае, если эти значения неизвестны, они определяются методом линейной интерполяции. Также результаты вычисления параметров усадки во многом зависят от применяемого метода: в работе [16] приводятся сведения об отличии результатов, полученных с помощью различных моделей для одинаковых исходных данных, более чем в 2 раза.
Таким образом, существующие модели усадочных процессов не являются универсальными и далеки от совершенства, поскольку они не учитывают всех особенностей затвердевания и охлаждения сляба на МНЛЗ. В связи с этим возникает потребность в создании более полной математической модели усадочных процессов в непрерывнолитых слябах.
Основные теоретические положения
Математическая модель процесса охлаждения и затвердевания непрерывнолитого сляба основана на решении уравнения нестационарной теплопроводности:
| \[\begin{array}{c}{c_{{\rm{эфф}}}}\rho \left( {\frac{{\partial T}}{{\partial t}} + v\frac{{\partial T}}{{\partial z}}} \right) = \frac{\partial }{{\partial x}}\left( {\lambda \frac{{\partial T}}{{\partial x}}} \right) + \frac{\partial }{{\partial z}}\left( {\lambda \frac{{\partial T}}{{\partial z}}} \right) + \Theta (x,y,t),\\0 \le t \le {t_{\rm{к}}},{\rm{ }}0 \le x \le B,{\rm{ }}0 \le z \le h,\end{array}\] | (1) |
где cэфф – эффективная теплоемкость стали; ρ – плотность стали; λ – теплопроводность расплава; B – половина толщины сляба, м; h – высота сляба, м; v – скорость вытягивания сляба вдоль вертикальной оси, м/мин, Θ – источник тепла перегретого металла в области действия разливочной струи.
| \[{c_{{\rm{эфф}}}} = \left\{ \begin{array}{l}{c_{\rm{м}}},{\rm{ }}T < {T_{\rm{с}}},{\rm{ }}T > {T_{\rm{л}}};\\{c_{\rm{м}}} - L\frac{{d\psi }}{{dT}},{\rm{ }}{T_{\rm{с}}} \le T \le {T_{\rm{л}}},\end{array} \right.\] | (2) |
где cм – молекулярная теплоемкость сплава; Тс и Тл – температуры солидуса и ликвидуса; L – удельная теплота затвердевания металла в твердожидкой зоне; \(\frac{{d\psi }}{{dT}}\) – темп кристаллизации двойного сплава при равновесных условиях.
Поскольку кристаллизация металла протекает в зависимости от процентной концентрации углерода, для установления зависимости cэфф (T) следует привести диаграмму Fe – C, в частности, ее высокотемпературную область (рис. 1).

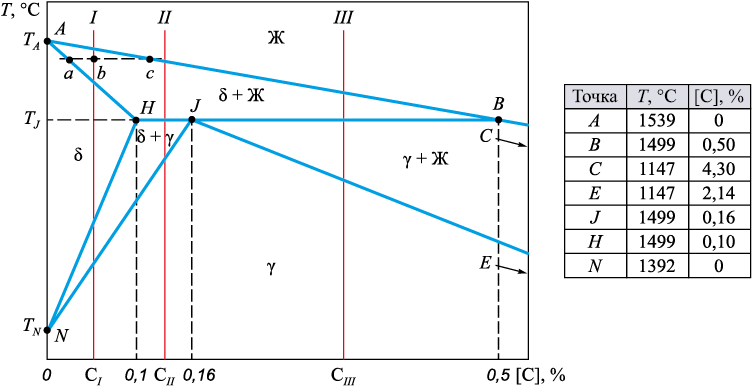

Рис. 1. Высокотемпературная область диаграммы Fe – C |
На диаграмме, приведенной на рис. 1, указаны три группы сталей: I – [% С] ≤ 0,1; II – 0,1 < [% С] ≤ 0,16; III – 0,16 < [% C] ≤ 0,5. Для каждой находили значения cэфф (T):
| \[{c_I}(T) = {c_M} - \left\{ \begin{array}{l}0,{\rm{ }}T < {T_{NJ}};{\rm{ }}{T_{NH}} \le T < {T_{AH}};{\rm{ }}T \ge {T_{AB}},\\{L_{{\rm{ж}} - \delta }}\frac{{d{\psi _\delta }}}{{dT}},{\rm{ }}{T_{AH}} \le T < {T_{AB}};\\{L_{\delta - \gamma }}\frac{{d{\psi _\gamma }}}{{dT}},{\rm{ }}{T_{NJ}} \le T < {T_{NH}},\end{array} \right.\] | (3) |
где Lж – δ – теплота превращения «жидкая фаза – феррит»; Lδ – γ – теплота превращения «феррит – аустенит»; ψδ – доля δ-феррита в элементарном объеме раствора «жидкость + δ-феррит»; ψγ – доля аустенита в растворе «δ-феррит + аустенит»; \(\frac{{d{\psi _\delta }}}{{dT}}\) и \(\frac{{d{\psi _\gamma }}}{{dT}}\) – темп образования δ-феррита и аустенита соответственно.
| \[\begin{array}{c}{c_{II}}(T) = {c_M} + \delta (T - {T_J}){Q_1} - \\ - \left\{ \begin{array}{l}0,{\rm{ }}T < {T_{NJ}};{\rm{ }}T \ge {T_{AB}},\\{L_{{\rm{ж}} - \delta }}\frac{{d{\psi _\delta }}}{{dT}},{\rm{ }}{T_J} \le T < {T_{AB}};\\{L_{{\rm{ж}} - \gamma }}\frac{{d{\psi _\gamma }}}{{dT}},{\rm{ }}{T_{NJ}} \le T < {T_J},\end{array} \right.\end{array}\] | (4) |
где δ(T) – функция Дирака, которую аппроксимировали выражением \(\delta (x) \approx \frac{1}{{a\sqrt \pi }}{e^{ - {{\left( {\frac{x}{a}} \right)}^2}}};\)
| \[\begin{array}{c}{c_{III}}(T) = {c_M} + \delta (T - {T_J}){Q_2} - \\ - \left\{ \begin{array}{l}0,{\rm{ }}T < {T_{JE}};{\rm{ }}T \ge {T_{AB}},\\{L_{{\rm{ж}} - \delta }}\frac{{d{\psi _\delta }}}{{dT}},{\rm{ }}{T_J} \le T < {T_{AB}};\\{L_{{\rm{ж}} - \gamma }}\frac{{d{\psi _\gamma }}}{{dT}},{\rm{ }}{T_{JE}} \le T < {T_J}.\end{array} \right.\end{array}\] | (5) |
Аналогичным образом находили зависимости эффективной теплопроводности λэфф (T) и плотности ρ(T) от температуры.
Расчет коэффициента линейной усадки αl (T) производился, исходя из полученных значений теплофизических параметров. Исходя из того, что на зависимость удельного объема от температуры V(T) в системе Fe – C оказывает сильное влияние концентрация углерода, можно сделать вывод, что подобная зависимость имеет место и для линейной усадки. В предлагаемой модели коэффициент αl (T) рассчитывается на основе выражения для объемной усадки, приведенного в работе [17]:
| \[{\alpha _V}(T) = \frac{{dV(T)}}{{dT}}\frac{1}{{V(T)}},\] | (6) |
где V(T) – удельный объём сплава, зависящий от температуры; \(\frac{{dV(T)}}{{dT}}\) – темп изменения удельного объёма.
Полученные в ходе расчета значения αV (T) используются далее для нахождения глубины усадочной раковины [18].
Для решения уравнения (1) применялся метод конечных разностей (МКР) с использованием явной схемы аппроксимации частных производных с вводом фиктивных узлов, позволяющих более точно аппроксимировать заданные на границах производные по x и y. Расчетная область задачи представляет собой четверть поперечного сечения сляба (рис. 2). Количество в области 0 ≤ x ≤ A примем равным N, в области 0 ≤ y ≤ B равным M.
Рис. 2. Схема дискретизации расчетной области. |
В начальный момент времени температура постоянна и равна температуре ликвидуса:
| T(0, x, y) = Tл = const. | (7) |
Граничные условия на Г3 и Г4 :
| \(\lambda \frac{{\partial T}}{{\partial w}} = 0,\) где w = x, y. | (8) |
Граничные условия зон охлаждения грани Г1 :
– на кристаллизаторе:
| q = αкр (Tпов – Tв ), | (9) |
где αкр – коэффициент теплоотдачи в кристаллизаторе; \(q = - \lambda \frac{{\partial T}}{{\partial w}},\) где w = x, y – тепловой поток со стороны одной грани сляба;
– в i-й секции ЗВО:
| \(\lambda \frac{{\partial T}}{{\partial w}}\) = αi (Tпов – Tср ), где w = x, y; | (10) |
– охлаждение на воздухе:
| \[\begin{array}{c}\lambda \frac{{\partial T}}{{\partial w}} = {\alpha _{\rm{л}}}\left( {{T_{{\rm{пов}}}} - {T_{{\rm{ср}}}}} \right),\\{\alpha _{\rm{л}}} = {\sigma _{\rm{л}}}\left( {T_{{\rm{пов}}}^2 + T_{{\rm{ср}}}^2} \right)\left( {{T_{{\rm{пов}}}} + {T_{{\rm{ср}}}}} \right) + {\alpha _{\rm{к}}},\end{array}\] | (11) |
где αi – коэффициент теплоотдачи в i-й секции ЗВО; Тпов – температура поверхности слитка; Тв – температура воды, охлаждающей кристаллизатор; Тм – температура рабочей (медной) стенки кристаллизатора; Тср – температура окружающей среды; σл – коэффициент излучения; αл – эффективный коэффициент теплоотдачи на воздухе; αк – конвективный коэффициент теплоотдачи. Аналогично задаются граничные условия на Г2 .
Методика расчета линейной усадки состоит в следующем. Расчет выполняется для четверти сечения сляба, при этом изотерма солидуса является границей окончательной кристаллизации. В работе [19] получено выражение для относительной скорости деформации твердой корочки:
| \[\eta = \frac{1}{\xi }\int\limits_0^\xi {{\alpha _l}(T)\dot Tdx} ,\] | (12) |
где ξ – толщина твердой корочки; αl (Т) – коэффициент линейной усадки стали; \(\dot T\) – темп изменения температуры в точке x в момент времени t.
Проинтегрировав данное выражение по ширине грани, получим выражения для скорости деформации широкой (ηшг ) и узкой (ηуг ) граней сляба, затем найдем суммарную деформацию граней с момента начала кристаллизации:
| \[{\eta _{{\Sigma _{{\rm{шг}}}}}} = \int\limits_0^t {\frac{1}{{{\xi _{{\rm{шг}}}}}}\int\limits_0^{A(t)} {\int\limits_0^{{\xi _{{\rm{шг}}}}} {{\alpha _l}(T)\dot Tdydxdt} } } ;\] | (13) |
| \[{\eta _{{\Sigma _{{\rm{уг}}}}}} = \int\limits_0^t {\frac{1}{{{\xi _{{\rm{уг}}}}}}\int\limits_0^{B(t)} {\int\limits_0^{{\xi _{{\rm{уг}}}}} {{\alpha _l}(T)\dot Tdxdydt} } } ,\] | (14) |
где ξшг и ξуг – толщина слоя кристаллизованной стали широкой и узкой грани соответственно, мм; αl (T) – коэффициент линейной усадки, град–1; \(\dot T\) – темп снижения/возрастания температуры в точке x в момент времени t, град/с.
Тогда толщина и ширина сляба при кристаллизации определяются как
| \[x_A^{n + 1} = 2A\left( {1 - \eta _{{\Sigma _{{\rm{шг}}}}}^{n + 1}} \right);\] | (15) |
| \[x_B^{n + 1} = 2B\left( {1 - \eta _{{\Sigma _{{\rm{уг}}}}}^{n + 1}} \right).\] | (16) |
Верификация
Модель реализована в виде компьютерной программы. При моделировании приняты следующие исходные данные: толщина сляба B = 0,2 м, высота сляба h = 6,5 м, начальная температура T0 = 1520 °С, температура окружающей среды Тср = 30 °С, температура ликвидуса Тл = 1500 °С, температура солидуса Тс = 1450 °С, количество узлов по толщине 20, количество узлов по высоте 2500, скорость разливки v = 0,4 м/мин, поперечное сечение 200×1200 мм. Длины кристаллизатора и секций ЗВО, а также коэффициенты теплоотдачи по секциям приведены в табл. 1.
Таблица 1. Размер кристаллизатора и секций ЗВО
| ||||||||||||||||||||||||||||||||||||||||||
Верификация выполнена путем сравнения расчетной глубины усадочной раковины с экспериментальными данными, приведенными в работе [20]. Согласно данной работе, средняя глубина раковины на выборке из 26 слябов составляет 0,353 м. В свою очередь, глубина усадочной раковины, полученная в результате моделирования, составила 0,35 м (рис. 3).

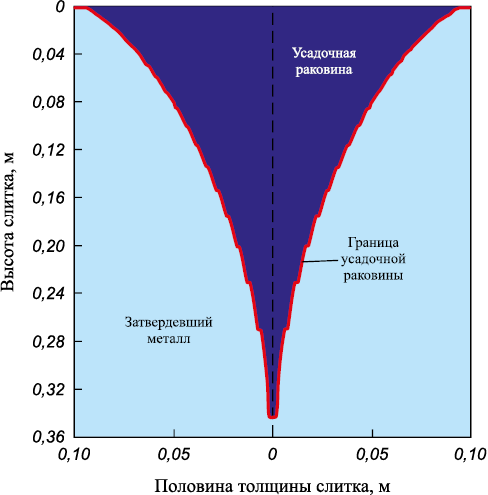

Рис. 3. Рассчитанный профиль усадочной раковины |
В ходе верификации также выявлена зависимость относительной погрешности моделирования от числа узлов по высоте N и толщине M (см. табл. 2 и 3).
Таблица 2. Зависимость глубины усадочной раковины (УР)
Таблица 3. Зависимость глубины усадочной раковины от числа узлов по толщине
|
Из таблиц 2 и 3 следует, что точность моделирования возрастает с увеличением числа узлов по высоте и толщине и достигает приемлемого уровня <5 % при N = 2500 и M = 20.
Выводы
Разработана численная модель процесса усадки непрерывнолитого сляба, особенностью которой является учет теплофизических характеристик металла и технологических параметров разливки.
Верификация показала согласованность данных моделирования с теоретическим расчетом и экспериментом.
Точность моделирования возрастает при увеличении количества узлов по высоте N и толщине M, при этом M сильнее влияет на точность моделирования.
Предложенная модель может служить для усовершенствования технологии непрерывной разливки.
