Исследование характеристик сферического порошка, полученного методом плазменного распыления проволоки из коррозионностойкой стали 03Х17Н10М2

М. А. Каплан; А. Д. Горбенко; А. Ю. Иванников; С. В. Конушкин; А. В. Михайлова; А. А. Кирсанкин; А. С. Баикин; К. В. Сергиенко; Е . О. Насакина; А. Г. Колмаков; М. А. Севостьянов

doi:10.17073/0368-0797-2023-1-80-85

Исследование характеристик сферического порошка, полученного методом плазменного распыления проволоки из коррозионностойкой стали 03Х17Н10М2

М. А. Каплан, А. Д. Горбенко, А. Ю. Иванников, С. В. Конушкин, А. В. Михайлова, А. А. Кирсанкин, А. С. Баикин, К. В. Сергиенко, Е . О. Насакина, А. Г. Колмаков, М. А. Севостьянов

https://doi.org/10.17073/0368-0797-2023-1-80-85

Полный текст:

сгенерировать QR код

Содержание

Перейти к:

Аннотация

В настоящее время порошок со сферическими частицами из коррозионностойких сталей используют в таких распространенных аддитивных методах, как селективное лазерное плавление, селективное лазерное спекание, прямое лазерное спекание, электронно-лучевая плавка и других. Каждый из этих методов предъявляет высокие требования к характеристикам сферических частиц порошка коррозионностойких сталей. Данная работа посвящена получению сферического порошка методом плазменного распыления проволоки диаметром 1 мм из коррозионностойкой стали 03Х17Н10М2 и исследованию характеристик порошка на пригодность для применения в аддитивных методах. Отработана технология получения сферического порошка и изучена зависимость влияния режимов распыления на выход фракции менее 160 мкм, пригодной для аддитивных методов. С увеличением мощности и расхода газа выход фракции менее 160 мкм увеличивается и достигает более 70 %. Полученный порошок обладает высокой текучестью (17,6 ± 1 с), насыпной плотностью (4,15 ± 0,1 г/см³), плотностью после утряски (4,36 ± 0,2 г/см³) и пригоден для применения в аддитивном производстве. Также изучена зависимость влияния фракции сферического порошка на текучесть, насыпную плотность и плотность после утряски. Наилучшие характеристики получились для фракции –90 мкм: текучесть 16,64 ± 1 с, насыпная плотность 4,16 ± 0,1 г/см³ и плотность после утряски 4,38 ± 0,2 г/см³. Данные показатели соответствуют требованиям, предъявляемым к порошкам, применяемым для аддитивного производства, а именно текучести 50 г порошка менее 30 с и насыпной плотности более 3 г/см³.

Ключевые слова

коррозионностойкая сталь, плазменное диспергирование, сферический порошок, свойства порошков, гранулометрический состав, морфология, текучесть, насыпная плотность

Для цитирования:

Каплан М.А., Горбенко А.Д., Иванников А.Ю., Конушкин С.В., Михайлова А.В., Кирсанкин А.А., Баикин А.С., Сергиенко К.В., Насакина Е.О., Колмаков А.Г., Севостьянов М.А. Исследование характеристик сферического порошка, полученного методом плазменного распыления проволоки из коррозионностойкой стали 03Х17Н10М2. Известия высших учебных заведений. Черная Металлургия. 2023;66(1):80-85. https://doi.org/10.17073/0368-0797-2023-1-80-85

For citation:

Kaplan M.A., Gorbenko A.D., Ivannikov A.Yu., Konushkin S.V., Mikhailova A.V., Kirsankin A.A., Baikin A.S., Sergienko K.V., Nasakina E.O., Kolmakov A.G., Sevost’yanov M.A. Properties of spherical metal powder manufactured by plasma spraying of 03Cr17Ni10Mo2 stainless steel wire. Izvestiya. Ferrous Metallurgy. 2023;66(1):80-85. https://doi.org/10.17073/0368-0797-2023-1-80-85

Введение

Коррозионностойкие стали уже давно применяются в самых разных областях (включая медицинскую, пищевую, сельскохозяйственную, авиационную, автомобильную промышленности) благодаря их высокой прочности, пластичности и коррозионной стойкости [1 – 4]. Коррозионную стойкость обеспечивает богатый хромом оксидный слой, зарождающийся на поверхности. Одной из самых популярных коррозионностойких сталей является 03Х17Н10М2, которая до сих пор остается наиболее экономичным выбором среди материалов для работы в агрессивных средах, что обусловлено ее доступностью, простотой изготовления и коррозионной стойкостью [5 – 9].

Востребованные на сегодняшний день аддитивные методы позволяют изготавливать геометрически сложные детали без производственных ограничений, присутствующих в классическом производстве [10 – 13]. Однако очень важно применение сырья в виде металлического сферического порошка, от которого будут зависеть свойства конечного изготавливаемого изделия [14]. Поэтому сферические порошки для аддитивного производства должны обладать рядом свойств, такими как высокая текучесть, насыпная плотность, однородность химического и гранулометрического состава [15 – 18]. Для аддитивных методов применяются порошки с фракционным составом менее 160 мкм. Так для послойного сплавления используются порошки с фракцией менее 60 мкм, а для послойной наплавки – менее 160 мкм [19]. Порошки более 160 мкм можно применять в других порошковых методах, таких как спекание и/или горячее прессование.

В данном исследовании отработан режим получения сферического порошка методом плазменного распыления проволоки для получения наибольшего количества фракции, пригодной для аддитивных методов. Исследован гранулометрический состав, морфология, текучесть, а также насыпная плотность и плотность после утряски сферического порошка.

Материалы и методы исследования

В качестве исходного материала использовалась промышленная проволока 03Х17Н10М2 диаметром 1 мм. Сферический порошок получен методом распыления проволоки на лабораторной установке плазменного диспергирования по патенту № 2749403 РФ. Схема установки представлена на рис. 1.

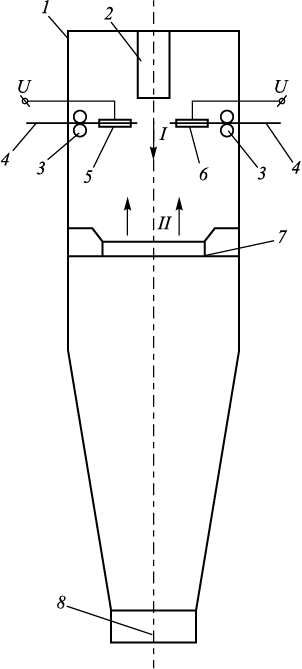

Рис. 1. Схема установки по плазменному диспергированию
проволоки

Из рабочей камеры 1 производится откачка воздуха и дальнейшее заполнение ее аргоном. Далее включают плазмотрон 2, генерирующий плазменную струю, и устройство подачи 3 проволоки 4. Между свободными концами проволок возбуждается независимая электрическая дуга, которая приводит к плавлению проволоки. Установка оснащена токоподводами 5 и 6, обеспечивающими электрический потенциал на прутковых материалах для горения независимой электрической дуги. Получение сферических частиц производится плазменной струей за счет распыления. Распыленные частицы порошка движутся вдоль рабочей камеры 1 (направление I). Кольцевое сопло 7 обеспечивает встречный поток охлаждающего газа, тормозящего и охлаждающего частицы порошка (направление II). Частицы порошка собираются в сборнике 8. В качестве плазмообразующего и распыляющего газа плазмотрона использовался аргон.

После распыления порошки рассеивали по фракциям на установке вибрационный грохот ANALYSETTE 3 SPARTAN (Германия). Изображения частиц порошка получены на сканирующем электронном микроскопе (СЭМ) JEOL JSM-IT500. Определение гранулометрического состава осуществлялось на лазерном дифракционном анализаторе размера частиц Analysette 22 NanoTec. Определение текучести и насыпной плотности полученных порошков проводилось с помощью калиброванной воронки (прибора Холла) на приборе HFlow-1 в соответствии с ГОСТ 20899-98 и с частью 1 ГОСТ 19440-94. Определение плотности после утряски порошков проводилось в соответствии с ГОСТ 25279-93 на анализаторе насыпной плотности BeDensi T1.

Результаты исследования и их обсуждение

Проведены исследования влияния мощности электрической дуги и расхода газа на выход фракции, применяемой для аддитивных методов производства изделий (менее 160 мкм) на промышленной проволоке 03Х17Н10М2 диаметром 1 мм. Подобран режим получения сферического порошка методом плазменного распыления проволоки. Результаты исследований представлены на рис. 2.

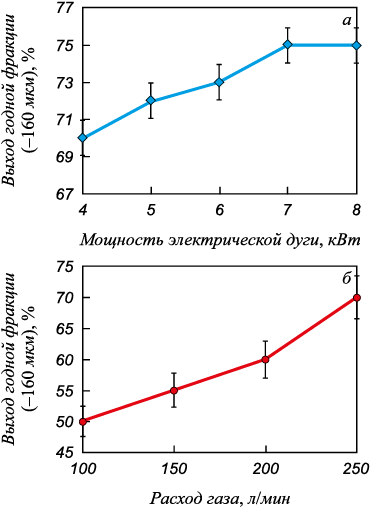

Рис. 2. Влияние режимов распыления на выход фракции менее 160 мкм,
применяемой для аддитивных методов:
а – электрическая мощность дуги;
б – расход плазмообразующего и обжимного газа

С увеличением мощности и расхода газа выход фракции менее 160 мкм увеличивается и достигает более 70 %, однако мощность выше 4 кВт перегревает камеру быстрее, что сокращает процесс получения порошка. Для производства сферического порошка на данной лабораторной установке определен режим, при котором лабораторная установка может работать длительное время (мощность 4 кВт при расходе газа 250 л/ мин).

Изучен гранулометрический состав и морфология сферического порошка, изготовленного из проволоки 03Х17Н10М2. Гранулометрический состав показал, что 70 % фракции имеет размер менее 167 мкм (рис. 3). Изображения частиц порошка, полученные на сканирующем электронном микроскопе, продемонстрировали, что частицы обладают высокой степенью сферичности и округлости без видимых дефектов, что делает данный порошок пригодным для применения в аддитивном производстве (рис. 4).

Выход фракции, %	Размер фракции, мкм
10	99,46
20	115,34
30	126,64
40	136,62
50	146,35
60	156,21
70	167,26
80	180,66
90	198,33

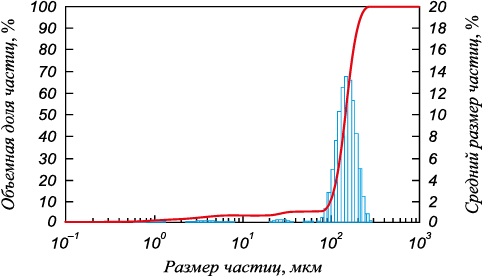

Рис. 3. Гранулометрический состав порошка

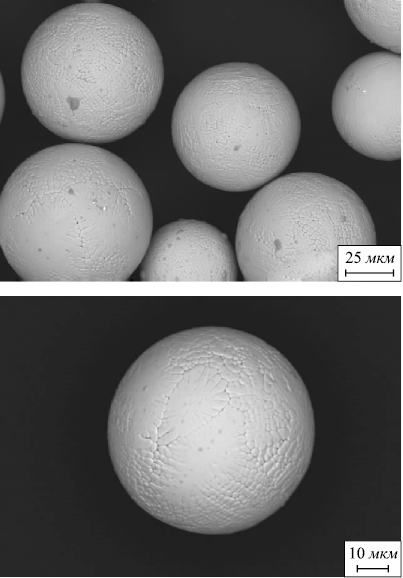

Рис. 4. СЭМ изображения частиц порошка, полученного
из проволоки 03Х17Н10М2

На сферическом порошке проведены исследования зависимости насыпной плотности, текучести и плотности после утряски от размера фракции порошка. Результаты представлены в таблице.

Характеристики порошка

Фракция, мкм	250 – 160	160 – 90	–90	–160
Текучесть
t, с	22,9 ± 1,0	18,62 ± 1,0	16,64 ± 1,0	17,6 ± 1,0
Насыпная плотность
р, г/см³	4,15 ± 0,2	4,15 ± 0,2	4,16 ± 0,2	4,15 ± 0,1
Плотность после утряски
р, г/см³	4,41 ± 0,2	4,35 ± 0,2	4,38 ± 0,2	4,36 ± 0,2

Можно сделать вывод, что чем меньше размер фракции, тем быстрее течет порошок (от 16,64 до 22,9 с), а насыпная плотность и плотность после утряски для всех фракций сохраняется на одном уровне и составляет в среднем 4,15 и 4,38 г/см³ соответственно.

Выводы

Изучена зависимость влияния режимов распыления на выход фракции менее 160 мкм, пригодной для аддитивных методов. С увеличением мощности и расхода газа выход фракции менее 160 мкм увеличивается и достигает более 70 %.

Отработана технология получения сферического порошка методом плазменного распыления промышленной проволоки 03Х17Н10М2 диаметром 1 мм и подобран оптимальный режим (мощность 4 кВт при расходе газа 250 л/мин) с выходом более 70 % фракции менее 160 мкм и следующими характеристиками: текучесть 17,6 ± 1 с, насыпная плотность 4,15 ± 0,1 г/ см³ и плотность после утряски 4,36 ± 0,2 г/см³. Данный порошок пригоден для применения в аддитивном производстве.

Изучена зависимость фракции сферического порошка, полученного из промышленной проволоки 03Х17Н10М2, на текучесть, насыпную плотность, плотность после утряски. Наилучшие характеристики получились для фракции –90 мкм: текучесть 16,64 ± 1 с, насыпная плотность 4,16 ± 0,1 г/см³ и плотностью после утряски 4,38 ± 0,2 г/см³.
