Preview

Известия высших учебных заведений. Черная Металлургия

Расширенный поиск

ОБОБЩЁННЫЕ ДИАГРАММЫ И УРАВНЕНИЯ РЕКРИСТАЛЛИЗАЦИИ ХОЛОДНОДЕФОРМИРОВАННОЙ СТАЛИ СТ.3

Аннотация

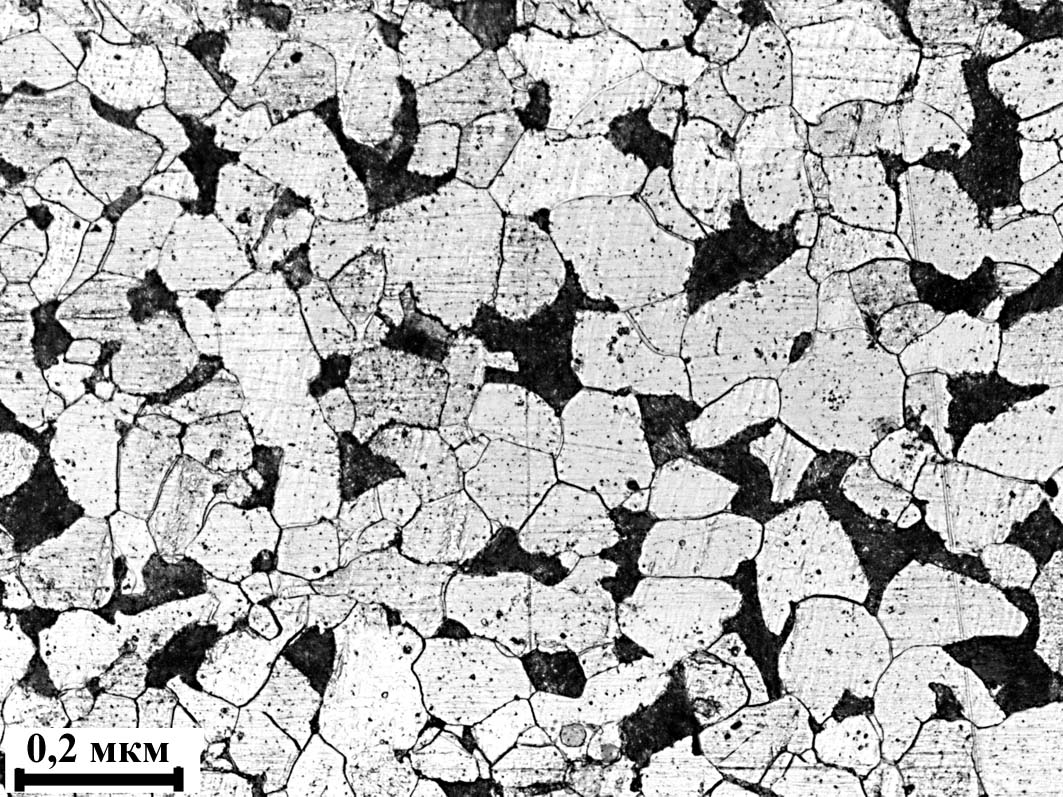

Изучены процессы рекристаллизации стали Ст.3 в ферритном состоянии. Образцы диаметром8 мми высотой10 ммдеформировали сжатием при 20 ºС на 20 – 80 %, отжигали при 400 – 735 ºС в течение от 5 минут до 10 часов и охлаждали на воздухе. На образцах определяли размер зерна на продольных (по отношению к оси сжатия) шлифах. После разделения всего массива экспериментальных данных (степень деформации ε,  температура Т и время отжига τ , размер зерна D) на 3 группы (нет рекристаллизации, начало и конец первичной рекристаллизации) методом дискриминантного математического анализа найдены уравнения гиперплоскостей, наилучшим образом разделяющих эти группы. Показано, что рекристаллизация не наблюдается, если температура ниже 465 ºС, либо если степень деформации ниже 20 % при любых сочетаниях остальных параметров. Деформированная структура полностью рекристаллизуется, если экспериментальные точки находятся в области параметров: Т > 550 °С, е > 40 %, τ  > 30 мин. Самое большое измельчение зерна (до 7 – 10 мкм) получали после деформации с максимальной степенью (80 %). Первая критическая (физическая) степень деформации, после которой размер рекристаллизованного зерна больше исходного, отсутствует. Вторая критическая (техническая) степень деформации составляет 25 – 35  % для температур 530 – 735 ºС - при таких степенях наблюдалось измельчение зерна в сравнении с исходным деформированным состоянием.

Математическую связь размера рекристаллизованного зерна с параметрами опытов анализировали двояко: по Аррениусу в виде D = A ∙ (ε)N ∙(τ)M ∙ exp( - Q/RT), и по Холломону с линейной зависимостью от температуры (D ~ T). Решение по Аррениусу  дало следующее уравнение log (D) = 2,08 -0,33 ∙ log(ε) + 0,023 ∙ log(τ) – 967,31 ∙ 1/T. Из него найдена энергия активации процесса рекристаллизации, равная ~18000 Дж/моль. Для случая анализа по Холломону предложено в качестве параметра Холломона использовать функцию вида РН = Т/1000 · [ СН - log(τ) + log(ε)], а константу Холломона СН находить численными методами. Для этих условий получено уравнение d = -21,317 - 0,034 · T + 0,0032 · log(τ) · T - 0,0032 · log(ε) · T. Точность обоих описаний, определённая через сумму квадратов отклонений измеренных значений размеров зёрен от рассчитанных, равна ~ 3,3 мкм или (при нормировке на среднее значение)  ~ 20 % .

Об авторе

Михаил Юрьевич Беломытцев

Россия
профессор, МИСиС, каф. МиФП


Список литературы

1. Лизунов В.И., Шкатов В.В., Моляров В.Г., Канев В П. Управление по структуре качеством стали при горячей прокатке. Металловедение и термическая обработка стали. 1999, № 4. С. 52 – 56.

2. Лизунов В.И., Моляров В.Г., Корочкин Е.А. Чёрная металлургия России и стран СНГ в XXI веке. Материалы конференции. М., Металлургия. 1994, № 7. С.39 – 43.

3. Горелик С.С. Рекристаллизация металлов и сплавов. М., Металлургия. 1978. 568 с.

4. Горелик С.С., Капуткина Л.М., Добаткин С.В. Рекристаллизация металлов и сплавов. М., Металлургия. 2003. 452 с.

5. Штремель М.А. Прочность сплавов. Часть 2. Деформация. М., МИСИС. 1996. 584 с.

6. Беломытцев М.Ю., Мордашёв С.В. Ползучесть ст.3 в условиях кратковременного ресурса. Известия ВУЗ. Чёрная металлургия. 2015, № 11, с.798-801.

7. Рогельберг И.Л., Шпичинецкий Е.С. Диаграммы рекристаллизации металлов и сплавов. Справочник. М., Металлургиздат. 1950.280 с.

8. Тальбо Ж. – В кн.: Физические и химические свойства металлов высокой чистоты. М., Металлургиздат. 1964. с.183 – 222.

9. Шкатов В.В., Лизунов В.И., Чернышев А.П. Методика количественного сопоставления кинетики изотермических и неизотермических превращений. Известия ВУЗ. Чёрная металлургия. 1990, № 7, с.109-110.

10. Шкатов В.В., Чернышев А.П., Лизунов В.И. Кинетика сфероидизации перлита в углеродистой стали. Физика металлов и металловедение. 1990, № 10, с.122 - 128.

11. Шкатов В.В., Чернышев А.П., Лизунов В.И. Превращений феррито-перлитной структуры при охлаждении рулонов горячекатаной полосовой стали 09Г2. Известия ВУЗ. Чёрная металлургия. 1990, № 11, с.61 - 63.

12. Химушин Ф.Ф. Жаропрочные стали и сплавы. М.. Металлургия. 1969. 752 с.

13. Розенберг В.М. Основы жаропрочности металлических материалов. М.: Металлургия. 1973. 328 с.

14. Гарофало Ф. Законы ползучести и длительной прочности металлов. М., Металлургия. 1968. 304 с.

15. Tamura M., Abe F., Shiba K., Sakasegawa H., Tanigawa H. Larson–Miller constant of heat-resistant steel. Metallurgical and materials transactions A. Volume 44a, 2013. P. 2645 – 2661.

16. Адаскин А.М., Бутрим В.Н., Кремнев Л.С., Кубаткин В.С., Сапронов И.Ю. Определение константы Холломона для жаропрочного сплава на основе хрома с целью прогнозирования его свойств. Металловедение и термическая обработка металлов. 2015. №10. С. 34 – 38.

17. Адаскин А.М., Бутрим В.Н., Кубаткин В.С., Сапронов И.Ю. Кривые деформационного упрочнения и механические свойства жаропрочного сплава на основе хрома в зависимости от термической обработки и температуры испытаний. Металловедение и термическая обработка металлов. 2015. №10. С. 50 – 63.

18. Janjusevic Z., Gulisia Z., Mihalovic M., Pataric A. The investigation of applicability of tha Hollomon-Jaffe equation on tempering the HSLA steel. Chemical Industry and chemical Engineering Quarterly. 2009. № 15 (3). P. 131 – 136.

19. Гладштейн В.И. Оценка влияния напряжений и температуры на накопление повреждённости в гибах паропроводов путём моделирования живучести металла при испытании образцов с надрезом. Металловедение и термическая обработка металлов, 2013, № 12 (678), с. 42 – 48.

20. Шлякман Б.М., Ямпольский О.Н., Ратушев Д.В. Один способ определения константы С в параметре Холломона. Металловедение и термическая обработка металлов, 2010, № 9 (663), с. 48 – 51.

21. Мельниченко А.С. Статистический анализ в металлургии и материаловедении. М., Изд. Дом МИСиС. 2009. 268 с.


Дополнительные файлы

1. рисунок 1а
Тема
Тип Исследовательские инструменты
Посмотреть (245KB)
Метаданные ▾
2. рисунок 1б
Тема
Тип Исследовательские инструменты
Посмотреть (200KB)
Метаданные ▾
3. рисунок 1в
Тема
Тип Исследовательские инструменты
Посмотреть (240KB)
Метаданные ▾
4. рисунок 2а
Тема
Тип Исследовательские инструменты
Посмотреть (161KB)
Метаданные ▾
5. рисунок 2б
Тема
Тип Исследовательские инструменты
Посмотреть (21KB)
Метаданные ▾
6. рисунок 3а
Тема
Тип Исследовательские инструменты
Посмотреть (38KB)
Метаданные ▾
7. рисунок 3б
Тема
Тип Исследовательские инструменты
Посмотреть (49KB)
Метаданные ▾
8. рисунок 3в
Тема
Тип Исследовательские инструменты
Посмотреть (46KB)
Метаданные ▾
9. рисунок 4а
Тема
Тип Исследовательские инструменты
Посмотреть (55KB)
Метаданные ▾
10. рисунок 4б
Тема
Тип Исследовательские инструменты
Посмотреть (40KB)
Метаданные ▾
11. рисунок 4в
Тема
Тип Исследовательские инструменты
Посмотреть (41KB)
Метаданные ▾
12. Выписка кафедры
Тема
Тип Исследовательские инструменты
Посмотреть (215KB)
Метаданные ▾
13. Авторский договор-1
Тема
Тип Исследовательские инструменты
Скачать (179KB)
Метаданные ▾
14. Авторский договор-2
Тема
Тип Исследовательские инструменты
Скачать (187KB)
Метаданные ▾
15. Подписи к рисункам
Тема
Тип Исследовательские инструменты
Скачать (21KB)
Метаданные ▾
16. Список литературы
Тема
Тип Исследовательские инструменты
Скачать (28KB)
Метаданные ▾

Рецензия

Для цитирования:


Беломытцев М.Ю. ОБОБЩЁННЫЕ ДИАГРАММЫ И УРАВНЕНИЯ РЕКРИСТАЛЛИЗАЦИИ ХОЛОДНОДЕФОРМИРОВАННОЙ СТАЛИ СТ.3. Известия высших учебных заведений. Черная Металлургия. 2019;62(11).

Просмотров: 185


Creative Commons License
Контент доступен под лицензией Creative Commons Attribution 4.0 License.


ISSN 0368-0797 (Print)
ISSN 2410-2091 (Online)
