ПРИЧИНА ФОРМИРОВАНИЯ РАСЩЕПЛЕНИЙ ПРИ РАЗРУШЕНИИ ТРУБНЫХ СТАЛЕЙ, ИЗГОТОВЛЕННЫХ МЕТОДОМ TMCP

Сергей Владимирович Данилов; Елена Равкатовна Струина; Марина Дмитриевна Бородина

ПРИЧИНА ФОРМИРОВАНИЯ РАСЩЕПЛЕНИЙ ПРИ РАЗРУШЕНИИ ТРУБНЫХ СТАЛЕЙ, ИЗГОТОВЛЕННЫХ МЕТОДОМ TMCP

Сергей Владимирович Данилов, Елена Равкатовна Струина, Марина Дмитриевна Бородина

Аннотация

Методом ориентационной микроскопии исследована текстура листов малоуглеродистой низколегированной трубной стали с бейнитной структурой, полученных контролируемой термомеханической обработкой. Анализировались образцы, склонные и не склонные к образованию расщеплений (вторичных трещин) в изломе при проведении механических испытаний. Показано, что образование расщеплений связано с наличием в материале вытянутых в направлении контролируемой горячей прокатки областей, состоящих из мелких кристаллитов, с однородной ориентировкой (001)[110]. Предположительно формирование областей является следствием особенностей γ→α сдвигового превращения при различных параметрах обработки.

Ключевые слова

трубные стали, текстура, контролируемая термомеханическая обработка, расщепления, ориентационная микроскопия

Об авторах

Сергей Владимирович Данилов

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Россия
Аспирант кафедры «Термообработка и физика металлов», SPIN-код: 2318-3130

Елена Равкатовна Струина

ОАО «Российский научно-исследовательский институт трубной продукции»
Россия
Младший научный сотрудник ОАО «РосНИТИ»

Марина Дмитриевна Бородина

Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Россия
Магистрант кафедры «Термообработка и физика металлов»

Список литературы

1. Смирнов М.А., Пышминцев И.Ю., Борякова А.Н. К вопросу о классификации микроструктур низкоуглеродистых трубных сталей. // Металлург. 2010. № 7. С. 45-51.

2. Арабей А.Б., Пышминцев И.Ю., Фарбер В.М., Хотинов В.А., Струин А.О. Особенности разрушения трубных сталей класса прочности Х80 (К65). // Известия высших учебных заведений. Черная металлургия. 2012. № 3. С. 12-19.

3. Pyshmintsev I., Gervasyev A., Petrov R.H., Olalla V.C., Kestens L. Crystallographic Texture as a Factor Enabling Ductile Fracture Arrest in High Strength Pipeline Steel // Materials Science Forum. 2012. V. 702–703. P. 770–773.

4. Русаков Г. М., Лобанов М. Л., Редикульцев А. А., Беляевских А. С. Специальные разориентации и текстурная наследственность в техническом сплаве Fe-3%Si // Физика металлов и металловедение, 2014. Т. 115. №8. С. 827-838.

Дополнительные файлы

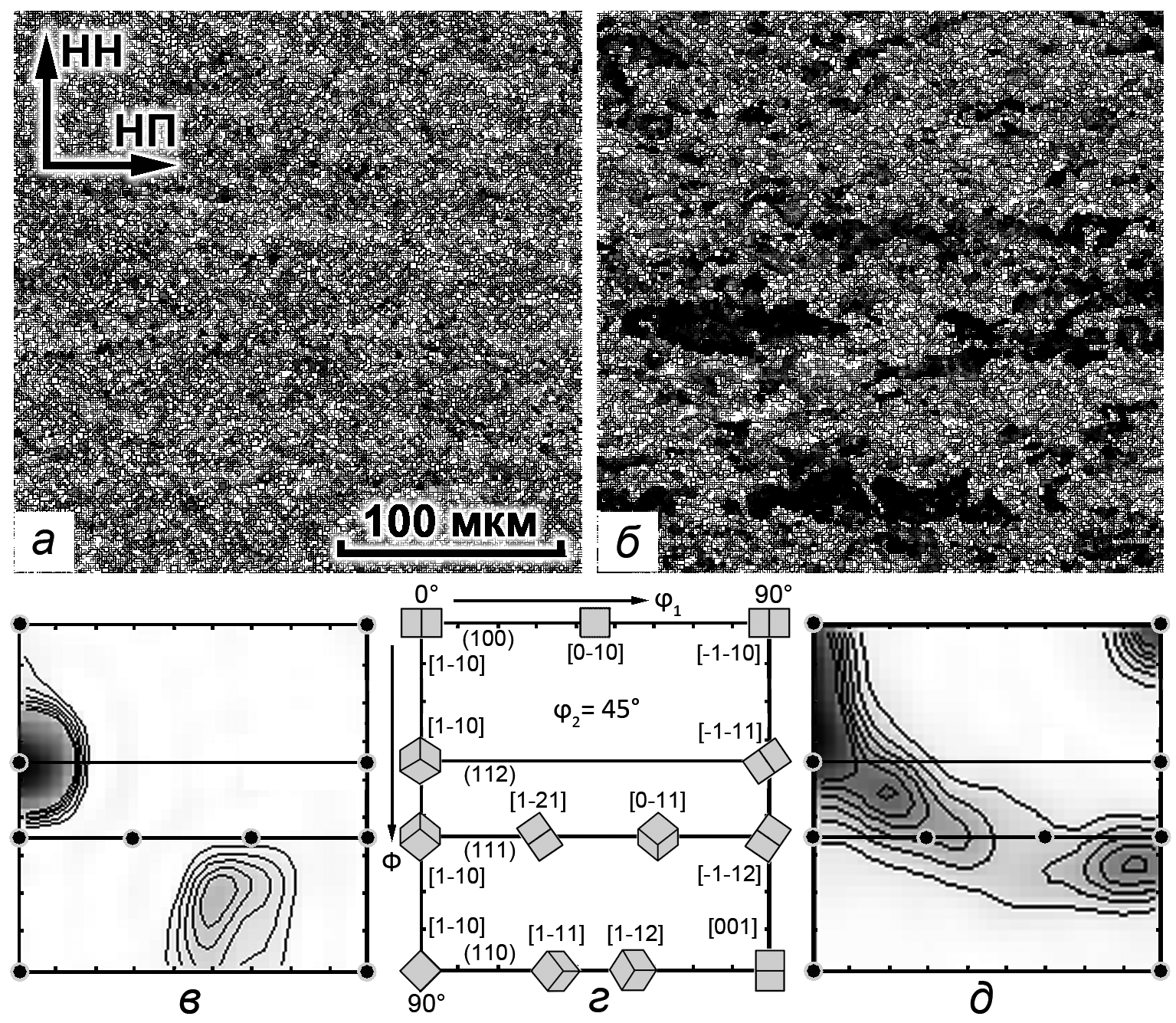

	1. Рисунок. Текстура листов трубной стали типа 06Г2МБ после TMCP не склонных (а, в) и склонных (б, д) к образованию расщеплений.
	Тема
	Тип	Исследовательские инструменты
	Посмотреть (663KB)	Метаданные ▾

Рецензия

Для цитирования:

Данилов С.В., Струина Е.Р., Бородина М.Д. ПРИЧИНА ФОРМИРОВАНИЯ РАСЩЕПЛЕНИЙ ПРИ РАЗРУШЕНИИ ТРУБНЫХ СТАЛЕЙ, ИЗГОТОВЛЕННЫХ МЕТОДОМ TMCP. Известия высших учебных заведений. Черная Металлургия. 2017;60(3).

Контент доступен под лицензией Creative Commons Attribution 4.0 License.

ISSN 0368-0797 (Print)
ISSN 2410-2091 (Online)

Логин
Пароль
	Запомнить меня
Регистрация нового пользователя Забыли Ваш пароль?

	Заголовок	Рисунок. Текстура листов трубной стали типа 06Г2МБ после TMCP не склонных (а, в) и склонных (б, д) к образованию расщеплений.
	Тип	Исследовательские инструменты
	Дата	2015-12-22
Язык	ru

Войти

Известия высших учебных заведений. Черная Металлургия

ПРИЧИНА ФОРМИРОВАНИЯ РАСЩЕПЛЕНИЙ ПРИ РАЗРУШЕНИИ ТРУБНЫХ СТАЛЕЙ, ИЗГОТОВЛЕННЫХ МЕТОДОМ TMCP

Аннотация

Ключевые слова

Об авторах

Список литературы

Дополнительные файлы

Рецензия

Для цитирования:

Использование куки-файлов
