МОДЕЛИРОВАНИЕ РОСТА КОРОЧКИ МЕТАЛЛА В СОРТОВОМ КРИСТАЛЛИЗАТОРЕ ПРИ СМЕЩЕНИИ СТРУИ ОТНОСИТЕЛЬНО ЕГО ОСИ

Аннотация

Дана математическая модель для нахождения характера движения жидкого металла во внутренней полости сортового кристаллизатора и его скорости вблизи затвердевающей корочки на основе теории свободной и ограниченной затопленной струи. Выбрана математическая модель для определения теплового потока при движении жидкой перегретой стали с заданной скоростью вдоль двухфазной границы. На основе этого предложена математическая модель для нахождения изменения толщины корочки слитка по высоте сортового квадратного кристаллизатора на разных его поверхностях и на выходе по его периметру при горизонтальном смещении оси струи подаваемого в кристаллизатор металла. Проведено компьютерное моделирование асимметрии роста корочки по периметру и высоте гильзы сортового кристаллизатора квадратного сечения 150*150. при смещении оси открытой струи металла. Установлено, что горизонтальное смещение оси открытой струи металла на 40 мм может приводить к локальному изменению толщины корочки на выходе из кристаллизатора на левой стенке до 2 мм.

Ил. 3, библ. 15.

Об авторе

Игорь Михайлович Ячиков
Магнитогорский государственный технический университет им. Г.И. Носова
Россия

профессор кафедры вычислительной техники и программирования,

SPIN-код  4132-8179



Список литературы

1. Vdovin K.N., Tochilkin V.V., Yachikov I.M. Nepreryvnaya razlivka stali: monografiya. Magnitogorsk: Izd-vo Magnitogorsk. gosud. tekhn. un-ta, 2012. 540 p.

2. Yachikov I.M., Vdovin K.N, Tochilkin V.V. i dr. Nepreryvnaya razlivka stali. Raschety mednykh kristallizatorov: monografiya. Magnitogorsk: Izd-vo Magnitogorsk. gos. tekhn. un-ta im. G.I. Nosova. 2014. 190 p.

3. Shatikhina T.A. Gidrogazodinamika// Ucheb. posobie. Rost. gos. un-t putei soobshcheniya. Rostov n/D, 2009. 191 p.

4. Rutes V.S., Guglin N.N., Evteev D.P. i dr. Nepreryvnaya razlivka stali v sortovye zagotovki. M. Metallurgiya, 1967. 144 p.

5. Samoilovich Yu.A., Krulevetskii S.A., Goryainov V.A., Kabakov Z.K. Teplovye protsessy pri nepreryvnom lit'e stali. M. Metallurgiya, 1982 − 152 p.

6. Lemanov V.V., Terekhov V.I., Sharov K.A., Shumeiko A.A. Eksperimental'noe issledovanie zatoplennykh strui pri nizkikh chislakh Reinol'dsa// Pis'ma v ZhTF, 2013, tom 39, v. 9. P. 34 40.

7. Idel'chik I. E. Aerogidrodinamika tekhnologicheskikh apparatov. (Podvod, otvod i raspredelenie potoka po secheniyu apparatov). — M.: Mashinostroenie, 1983. — 351 p.

8. Efimov V.A., El'darkhanov A.S. Sovremennye tekhnologii razlivki i kristallizatsii splavov. M. Mashinostroenie.1998. 360 p.

9. Skvortsov A.A., Akimenko A.D., Ul'yanov V.A. Vliyanie vneshnikh vozdeistvii na protsess formirovaniya slitkov i zagotovok. M.: Metallurgiya. 1991. 216 p.

10. Evteev D.P., Kolybalov I.N. Nepreryvnoe lit'e stali. M. Metallurgiya, 1984. 198 p.

11. Leites A.V. Zashchita stali v protsesse nepreryvnoi razlivki. M.:Metallurgiya, 1984. 200 p.

12. Sladkoshteev V.T., Potanin R.V., Suladze O.N. i dr. Nepreryvnaya razlivka stali na radial'nykh ustanovkakh. M.: Metallurgiya. 1974. 288 p.

13. Vdovin K.N., Larina T.P., Yachikov I.M., Pozin A.E. Matematicheskoe modelirovanie zatverdevaniya slyaba v kristallizatore mashiny nepreryvnogo lit'ya zagotovok // Izvestiya vuzov. Chernaya metallurgiya. 2011, № 2. – P. 38–41.

14. Mashiny nepreryvnogo lit'ya zagotovok. Teoriya i raschet. Pod obshchei redaktsiei G.A. Shalaeva. Ekaterinburg: Ural'skii tsentr PR i reklamy – «Marat», 2003g. 320 p.

15. Kabakov Z.K., Sukharev R.V., Gabelaya D.I. Modelirovanie teplovykh protsessov v sisteme «kristallizator-slitok» // Metallurg,2007, № 3. – P. 58 60.


Дополнительные файлы

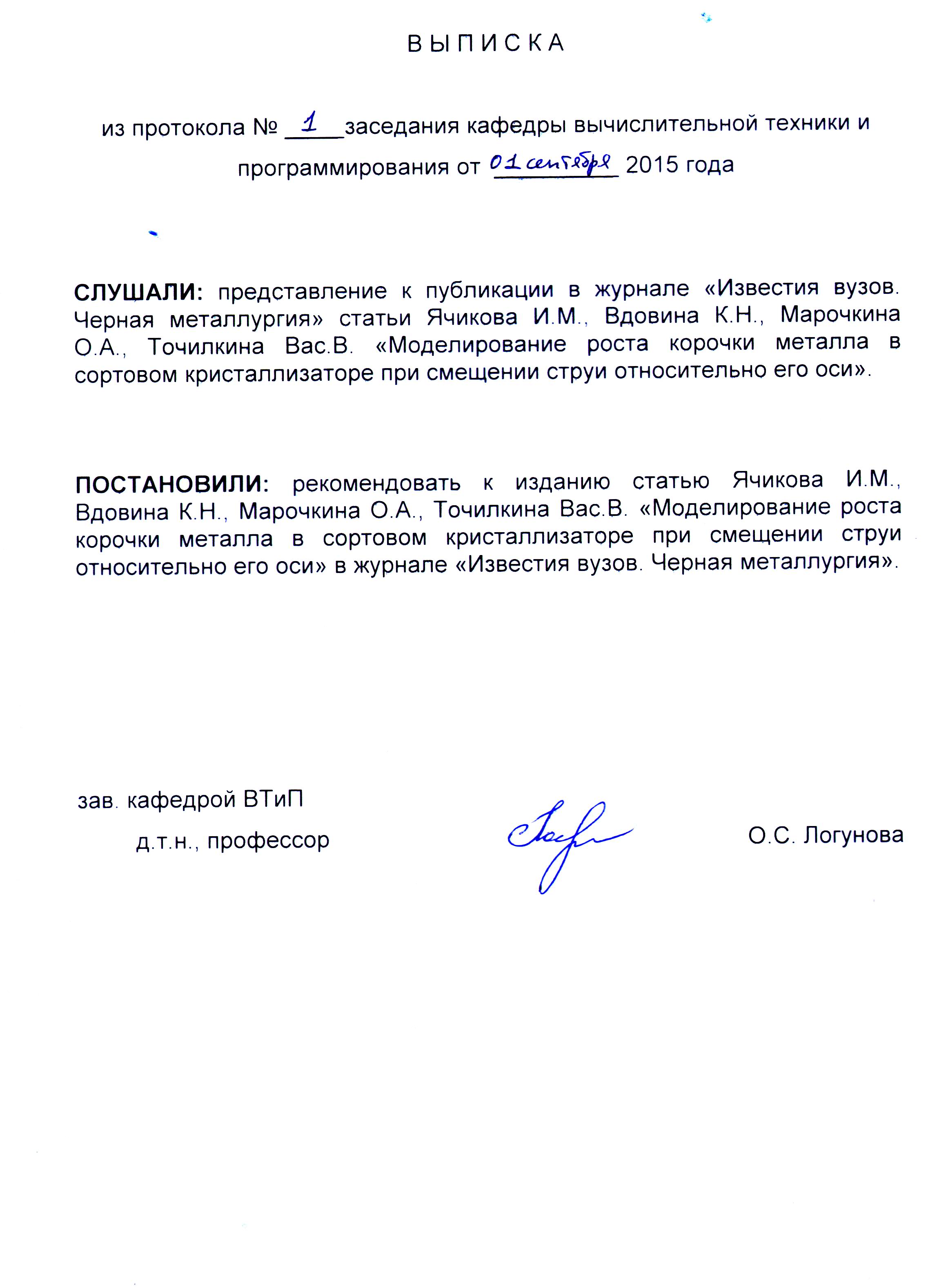

1. Выписка кафедры
Тема
Тип Исследовательские инструменты
Посмотреть (350KB)
Метаданные ▾

Рецензия

Для цитирования:


Ячиков И.М. МОДЕЛИРОВАНИЕ РОСТА КОРОЧКИ МЕТАЛЛА В СОРТОВОМ КРИСТАЛЛИЗАТОРЕ ПРИ СМЕЩЕНИИ СТРУИ ОТНОСИТЕЛЬНО ЕГО ОСИ. Известия высших учебных заведений. Черная Металлургия. 2017;60(1).
