Закономерности определения потерь металла при продувке конвертерной ванны погружными газокислородными факелами
https://doi.org/10.17073/0368-0797-2026-2-136-142
Аннотация
На основании теоретических и экспериментальных исследований авторы рассматривают особенности формирования потерь металла при продувке конвертерной ванны погружными газокислородными факелами горения с использованием природного газа. Сформулированы основные подходы и концепция оборудования кислородно-топливных конвертеров для реализации процессов с элементами жидкофазного восстановления различных техногенных отходов. Причинами возможных потерь металла являются развитие процессов пылевыделения, связанных с выносом капель металла и шлака, и процессы дымовыделения при испарении веществ в высокотемпературной реакционной зоне. К основным причинам, которые вызывают повышенный угар металла, можно отнести дробление металла на капли за счет динамической энергии газовых струй с последующей эжекцией капель в струю, разбрызгивание и распыление металла пузырями СО при выходе на поверхность ванны и испарение металла в высокотемпературных реакционных зонах. Проанализированы мероприятия, позволяющие снизить потери металла при реализации кислородно-топливных процессов в конвертерах. Добавка газообразного или жидкого топлива к кислородному потоку уменьшает пылевынос от испарения железа в реакционной зоне. Этот способ достаточно легко реализуется на практике. Одновременно при такой продувке снижается влияние и других вызывающих дополнительное образование пыли факторов. При снижении температуры реакционной зоны уменьшаются проявления процесса дымовыделения.
Ключевые слова
Для цитирования:
Протопопов Е.В., Щипанов С.С., Беленецкий Е.А., Бащенко Л.П. Закономерности определения потерь металла при продувке конвертерной ванны погружными газокислородными факелами. Известия высших учебных заведений. Черная Металлургия. 2026;69(2):136-142. https://doi.org/10.17073/0368-0797-2026-2-136-142
For citation:
Protopopov E.V., Shchipanov S.S., Belenetskii E.A., Bashchenko L.P. Patterns of determining metal losses during lancing of a converter bath with immersion oxygen-gas torches. Izvestiya. Ferrous Metallurgy. 2026;69(2):136-142. https://doi.org/10.17073/0368-0797-2026-2-136-142
Введение
В современных условиях повышение эффективности конвертерных процессов неразрывно связывают с проблемами разработки ресурсо- и энергосберегающих технологий с использованием одновременно с ломом в качестве охладителей различных железосодержащих концентратов комплексных восстановителей, а также всевозможных техногенных отходов.
Как показывает ранее накопленный опыт [1 – 3] использования таких процессов с комбинированной продувкой и элементами жидкофазного восстановления в наиболее рациональном технологическом варианте при производстве полупродукта, конвертер должен быть обеспечен системами подвода к нему независимо регулируемых потоков кислорода с дожиганием отходящих газов и подачей природного и нейтрального газов для решения различных технологических задач, и возможности подачи в расплав (см. рисунок) значительного количества дополнительных материалов и восстановителей [4 – 9]. Поэтому получение новой достоверной информации по формированию текущих потерь металла при плавке дополнительно обеспечит возможность принятия оптимальных технологических решений.

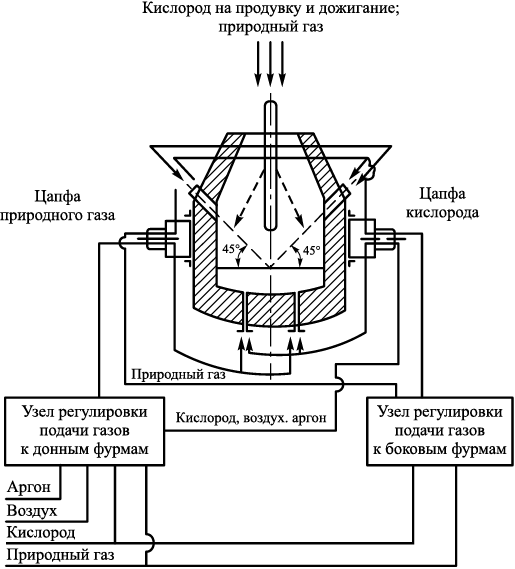

Кислородно-топливный конвертер для выплавки стали |
Определение потерь металла при продувке конвертерной ванны
При рассмотрении возможных потерь металла при продувке конвертерной ванны в рассматриваемых условиях следует различать процессы пылевыделения, связанные с выносом из конвертера отходящими газами капель металла, шлака и частиц сыпучих материалов, и дымовыделения при испарении веществ в высокотемпературных реакционных зонах с последующей частичной конденсацией паров в более «холодных» верхних горизонтах рабочего пространства [10; 11]. Интенсивное выделение бурого дыма по ходу продувки является существенной особенностью и недостатком такого процесса и в значительной степени зависит от температуры в реакционных зонах и интенсивности перемешивания ванны (потери составляют до 0,8 – 1,5 % от массы металлозавалки). Содержание пыли в зависимости от скорости потока отходящих газов (зависит от скорости обезуглероживания) и степени вспенивания шлако-металлической эмульсии может составлять 80 – 120 и даже 250 – 350 г/м3, при этом потери железа с пылью могут достигать 0,4 – 1,2 % [10 – 12].
В целом определенные на основании практических данных показатели свидетельствуют о довольно значительных потерях металла и снижении выхода жидкой стали при продувке ванны погружными струями, поэтому всегда необходим их анализ и учет [12 – 14].
К основным причинам, вызывающим повышенный угар металла, можно отнести:
– дробление металла на капли за счет динамической энергии газовых струй с последующей эжекцией мелких (10–3 – 10–5 м) капель в струю;
– разбрызгивание и распыление металла всплывающими пузырями СО при выходе их на поверхность ванны с учетом энергии разрыва пленки пузыря;
– испарение металла в высокотемпературных реакционных зонах.
При определенных допущениях дробление металла на капли за счет динамической энергии струи можно представить как работу образования новой поверхности и выразить как
| A = Sσ, | (1) |
где S – площадь поверхности раздела фаз, м2; σ – удельное поверхностное натяжение, эрг/м2 (например, при |С| = 1,0 ÷ 1,5 % для железоуглеродистых расплавов в зависимости от содержания углерода можно принять σ = 1250·104 эрг/м2) [15].
В соответствии c данными работ В.И. Баптизманского и В.Б. Охотского [10; 16], на образование новой поверхности (то есть на дробление металла и эжекцию капель в газовые струи) расходуется чуть более 1,0 % динамической энергии струи на выходе из сопла.
Тогда площадь поверхности раздела фаз cоставит:
| \[S = \frac{A}{\sigma } = \frac{{0,01{E_{{{\rm{O}}_2}}}}}{\sigma },\] | (2) |
где \({E_{{{\rm{O}}_2}}}\) – динамическая энергия струи на выходе из сопла.
Если принять скорость истечения струи из сопел Лаваля порядка 350 – 450 м/с, то при расходе 1 м3 кислорода может образоваться поверхность газ – металл – шлак 65 – 70 и даже 150 – 350 м2 при высокой степени дробления расплава на капли [12; 16; 17].
По известному размеру пылевидных частиц можно определить их удельную поверхность [18]:
| \[{S_{{\rm{уд}}}} = \frac{6}{{\rho _{\rm{р}}^{Me}d}},\] | (3) |
где \(\rho _{\rm{р}}^{Me}\) – плотность распыленного металла; d – диаметр частиц.
Тогда при среднем размере пылевидных частиц 10 – 25 мкм удельная поверхность составит 32 – 60 м2/г, а 1 м3 вдуваемого кислорода за счет распыления металла способен образовать 1,10 – 1,82 г/м3 и более пыли.
В результате механического распыления металла газовыми струями выходящие из реакционных зон газы будут содержать значительное количество металлической пыли, в особенности в начальный период продувки конвертерной ванны (в условиях отсутствия слоя вспененного шлака) и в период интенсивного газовыделения при высокой скорости окисления углерода. Кроме того, в начале продувки при высоком содержании углерода поверхностное натяжение металла уменьшается, что способствует увеличению вновь образованной поверхности, то есть фактически количества уносимой пыли [15].
В таких условиях скорость истечения газовых струй, формирующихся в соплах дутьевых устройств, может значительно превышать звуковую, что резко повышает динамическую энергию газовых струй [10]. В результате количество металла, распыленного газовыми струями, может достигать 5 – 250 г/м3 отходящих газов, а при «сворачивании» шлака даже 250 – 350 г/м3 [10; 19]. Бороться с этим источником пылеобразования затруднительно, так как практически во всех процессах, где применяется газовая продувка ванны, стремятся к увеличению скорости истечения окислительных струй, поскольку в этом случае значительно увеличивается степень усвоения кислорода и улучшается перемешивание ванны.
Единственным реальным техническим приемом, уменьшающим распыление металла газовой струей, является заглубление ее в ванну. В этом случае образовавшаяся пыль может быть снова поглощена ванной, а значительная часть энергии струй использована на образование межфазной поверхности между металлом, шлаком и газом и на создание дополнительных конвективных потоков и циркуляционных зон. Примером снижения пылевыделения при заглублении реакционной зоны в ванну может служить кислородно-конвертерный процесс с донной продувкой [20 – 22].
При продувке ванны факелами горения разбрызгивание металла будет значительно сильнее, чем при кислородной продувке вследствие вдувания большего объема газов. Возможным известным решением проблемы снижения брызгообразования может быть дополнительное перемешивание ванны при использовании механического вращения продувочных устройств или самого агрегата [10; 23 – 25]. В этом случае объем реакционной зоны будет увеличиваться в 3 – 5 раз по сравнению с обычной продувкой, а энергия струи расходоваться не на разбрызгивание расплава, а на дополнительное образование межфазной поверхности [25].
Представляет интерес оценка развития процесса распыления металла за счет всплывающих пузырей оксида углерода {CO}, который определяется прежде всего скоростью их подъема на поверхность ванны. По данным В.И. Явойского [12], скорость всплывания пузырей U может быть определена по зависимости
| \[U = {U_0} + \frac{{m_{{{\rm{O}}_2}}^2\omega _{{{\rm{O}}_2}}^2}}{{2mg}} + \frac{{{V_{{\rm{CO}}}}\rho h}}{m},\] | (4) |
где U0 – конвективная скорость металла, вызванная разностью удельных масс (эта скорость имеет малую величину и ею можно пренебречь); \({m_{{{\rm{O}}_2}}}\) – масса вдуваемого кислорода, кг/с; \({\omega _{{{\rm{O}}_2}}}\) – скорость истечения кислорода из сопла, м/с; m – масса металла, вовлекаемого струей в циркуляцию, кг; VCO – скорость образования СО, м3/с; ρ – плотность металла, кг/м3; g – ускорение силы тяжести, м/с2; h – высота ванны в спокойном состоянии, м.
Расчеты показывают, что для различных вариантов конвертерного процесса величина U не будет превышать 5 м/с [12; 16]. Отсюда следует, что энергия, развиваемая пузырями CO при всплывании, в сотни раз меньше энергии струи вдуваемого кислорода. Следовательно можно предположить, что пузыри {CO} при выходе на поверхность образуют во столько же раз меньше пыли. Причем следует обратить внимание, что пузырь по мере всплывания под действием сил сопротивления и ферростатического давления приобретает «грибовидную» форму, а скорость всплывания пузыря такой формы может быть рассчитана по эмпирическому уравнению [26]:
| \[U = \frac{{{R^{0,4}}{\sigma _{Me}}}}{{k\rho _{Me}^{0,056}\eta _{Me}^{0,5}}},\] | (5) |
где R – максимальный радиус пузыря, м; k – эмпирическая постоянная; ρMe , σMe и ηMe – плотность, поверхностное натяжение и динамическая вязкость металла соответственно.
На интенсивное образование пыли при разрушении оболочек всплывающих пузырей также указывает ряд исследователей [19; 27], причем к основным доказательствам в данном случае можно отнести известный факт повышения интенсивности пылеобразования при увеличении скорости обезуглероживания расплава и, в целом, зависимости количества образовавшейся пыли от содержания углерода в металле. При этом энергия разрыва пузырей будет зависеть от парциального давления газа внутри них и, в соответствии с данными работы [28], в начальный момент при зарождении пузырька давление будет составлять примерно 107 Н/м2. В процессе всплывания пузыря к поверхности ванны и, соответственно, увеличении его размеров и росте давление в нем снижается и определяется давлением окружающей среды и поверхностным натяжением жидкой фазы. В соответствии с данными работы [15], величина поверхностного натяжения σ между газом и шлаком, например, для системы FeO – CaO – SiO2 находится в диапазоне 500 – 600 мДж/м2; для металла поверхностное натяжение значительно больше, а для расплава с содержанием |С| ≈ 1 % может составлять величину порядка 1250 мДж/м2.
Таким образом, пузыри {CO} при выходе на поверхность ванны всегда будут окружены пленкой металла и, в соответствии с принятой терминологией, называются «корольками». Количество вынесенного металла, в рассматриваемом случае в виде «корольков», зависит от суммарной величины поверхности пузырей {CO} и может достигать 8 – 11 % от массы шлака [10; 11]. При этом металлическая пыль, выносимая из зоны продувки, будет содержать до 60 – 65 % чистого железа.
Образовавшиеся при разрыве пузыря частицы в зависимости от размеров могут выноситься отходящими газами в тракт либо обратно оседать в металлическую ванну. Интенсивность их возврата с достаточной степенью точности можно определить в соответствии с теорией кипящего слоя [26]. При всех прочих равных условиях эта интенсивность пропорциональна разности плотностей частицы и отходящего газа
| \[\xi \equiv \sqrt {{\rho _{Me}} - {\rho _{{\rm{отх}}}}} ,\] | (6) |
где ξ – интенсивность возврата брызг в расплав; ρMe и ρотх – плотность выносимой частицы и отходящего газа.
При этом масса частицы зависит от того, окислена она или нет, что, в свою очередь, определяется составом газовой фазы над расплавом. При достаточно высоких температурах и окислительном потенциале газовой фазы, очевидно, дополнительно протекают реакции окисления частиц со значительным уменьшением их удельного веса и, соответственно, дополнительным выносом.
Тогда, в соответствии с зависимостью (6), нежелательно допускать окисления распыленных частиц металла, что будет в дальнейшем препятствовать оседанию их в металлическую ванну и сокращать пылевынос. Для достижения такой цели необходимо всячески стремиться уменьшать окислительный потенциал газовой фазы, в которой при выходе на поверхность разрываются пузыри. Реализовать такой подход возможно, например, при разбавлении верхнего дутья различными видами топлива или инертным газом [29 – 31]. Ранее полученная информация по продувке металла кислородом при разбавлении азотом [29] показывает, что такой метод снижает пылевыделение пропорционально количеству введенного азота для разбавления газового потока. Однако такие методы продувки не получили широкого распространения, так как при этом уменьшаются скорости окислительных реакций и нагрева ванны. С учетом полученных сведений более приемлемым способом продувки будет являться добавка топлива к кислороду, которая наряду с уменьшением пылевыделения дополнительно вносит некоторое количество тепла в ванну [3]. Выполненные расчеты условий равновесия между металлом и газовой фазой, состоящей из стехиометрической смеси кислорода и метана, показывают, что газы, выходящие из реакционной зоны, содержат значительное количество СО и Н2 , в присутствии которых образование оксидов железа маловероятно или невозможно [30]. Поэтому очевидно, что дисперсные частицы металла в этих условиях будут в большей степени оседать в ванну и меньше выноситься отходящими газами.
Добавка топлива к кислороду уменьшает скорость обезуглероживания, что также способствует уменьшению количества пыли, образующейся при разрыве газовых пузырей и дроблении пленок металлических «корольков».
В соответствии с современными представлениями [10], значительное влияние на температуру реакционной зоны оказывает процесс испарения в зоне образующихся оксидов железа и марганца. При этом расход тепла, связанный с испарением, ограничивает и тормозит значительное повышение температуры реакционной зоны, а предельные значения температуры, очевидно, определяются условиями кипения железа (2735 °С). Многочисленными экспериментальными исследованиями установлено, что при продувке расплава технически чистым кислородом температура в области зоны взаимодействия составляет порядка 2100 – 2700 °С, а перегрев по отношению к объему продуваемой ванны – 700 – 900 °С. Такой перегрев зависит от содержания углерода в металле, скорости обезуглероживания, интенсивности продувки и поэтому изменяется по ходу конвертерной плавки [16; 32].
При учете фактора испарения железа в реакционной зоне необходимо также учитывать, что с повышением температуры упругость паров железа растет по экспоненциальному закону в соответствии с уравнением:
| \[\lg {P_{{\rm{Fe}}}} = \frac{{18{\rm{ }}500}}{T} + 8,025,\] | (7) |
где PFe – упругость паров железа, мм рт. ст.
Выполненные по аналогии с работами [10; 15] расчеты показывают, что при таком перегреве реакционной зоны величина упругости паров железа не превышает 0,04 атм (30,4 мм рт. ст.), что приводит к образованию 4 – 8 г/м3 пыли, то есть испарение будет приводить к значительному дополнительному пылевыносу.
Одновременно можно констатировать, что этот источник пылеобразования по своему значению близок к потерям за счет динамического воздействия струи и потерям за счет разрывающихся газовых пузырей, то есть не является, как это часто полагают, доминирующим. Этим можно объяснить и тот факт, что попытки устранить дымообразование вдуванием в реакционную зону различных охладителей хотя и уменьшают его значительно, но кардинально проблему не решают. Поэтому очевидно, что испарение в реакционной зоне не играет определяющей роли в процессе пылеобразования при продувке конвертерной ванны.
В качестве подтверждения можно привести известный факт уменьшения количества пыли в отходящих газах кислородных конвертеров на заключительном этапе продувки (в конце плавки), несмотря на то, что температура ванны в этот период значительно выше, чем в начале процесса. В то же время необходимо отметить, что испарение все же играет определенную роль в пылеобразовании, поэтому использование различных вариантов охлаждения реакционной зоны снижает дымовыделение и пылевынос при выплавке стали.
Поэтому надежным и достаточно легко реализуемым способом для снижения пылевыноса от испарения железа в реакционной зоне является добавка газообразного или жидкого топлива к кислородному потоку [3]. Такой вариант продувки будет одновременно уменьшать влияние и многих других факторов, вызывающих дополнительное образование пыли. Кроме того, ввод в конвертер совместно с кислородом топлива в газообразном или жидком виде через сверхмощные фурмы-горелки позволяет дополнительно увеличить приход тепла в ванну.
Выводы
Теоретическими и экспериментальными исследованиями установлено, что добавка топлива в кислородные струи и реализация газокислородной продувки являются эффективными способами уменьшения пылеобразования в конвертерной плавке. Такое техническое решение позволяет снижать температуру реакционной зоны и, соответственно, процесс дымовыделения, изменяет характер окисления распыленных капель металла, способствуя коагуляции частиц и возвращению их в металлическую ванну.
