Введение

Через воздушные фурмы в доменную печь поступает горячее дутье, обогащенное кислородом, и природный газ (ПГ) [1 – 3] или ПГ и пылеугольное топливо, применение которых позволяет снизить количество кокса, необходимое для получения чугуна [4 – 6]. При этом с увеличением количества подаваемого ПГ ухудшается смешивание его с дутьем [7 – 9] и эффективность подачи уменьшается [10 – 12]. Поэтому авторы предлагают специальные решения, направленные на улучшение воспламенения и последующего горения ПГ в дутьевом канале [13 – 16]. Предлагаются различные способы улучшения смешивания ПГ и горячего дутья [17 – 20].

Хорошим средством повышения эффективности применения ПГ оказался его предварительный подогрев [21; 22].

Перспективным способом улучшения смешивания ПГ и горячего дутья является изготовление различных полостей на пути движения ПГ, которые увеличивают турбулентность его движения в фурме: выборка (канавка) в рыльной части [23], внутреннем стакане со стороны дутьевого канала [24] или в патрубке для подачи ПГ [25]. Однако интенсификация горения ПГ в дутьевом канале фурмы может привести к деформации или прогару внутреннего стакана. В связи с этим улучшение условий горения ПГ в дутьевом канале фурмы должно сопровождаться мероприятиями по теплозащите ее внутреннего стакана, в том числе использованием теплоизолирующей керамической вставки [26 – 28], обладающей высокой стойкостью [29 – 31].

Из-за сложности и важности исследования процессов, происходящих в воздушных фурмах и фурменной зоне доменной печи, их моделированию посвящено большое количество работ [32 – 34], включая одновременную подачу в дутьевой канал фурмы в качестве горючего ПГ и пылеугольного топлива [35; 36].

Постановка задачи

Для повышения эффективности применения керамической вставки в данной работе рассматривается возможность использования кольцевой выборки или ее частей¹.

Целью работы является моделирование процессов движения текучих сред, теплообмена и горения ПГ в дутьевом канале для следующих вариантов исполнения керамической вставки:

– вставка в дутьевой канал выполнена без выборки (базовый вариант);

– четырехугольная кольцевая выборка расположена на расстоянии 20 мм от низа вставки, глубиной 3 мм, шириной 40 мм;

– полукольцевая выборка с вышеприведенными параметрами расположена сверху, т. е. со стороны газового патрубка;

– полукольцевая выборка с вышеприведенными параметрами расположена снизу, т. е. с противоположной стороны газового патрубка.

При выборе глубины и ширины выборки во вставке исходили из условия минимального ослабления и получения значимого эффекта от улучшения горения ПГ. Что касается расположения выборки на краю вставки, оно объясняется стремлением получить максимум интенсификации горения ПГ ближе к выходу из фурмы и в фурменной зоне.

Моделирование газодинамики, горения и теплообмена проводили в среде Ansys Fluent 21.1 для условий работы воздушных фурм и упрощающих допущений, принятых в работе [18], основными из которых являются следующие:

– процессы передачи теплоты воде системы охлаждения учитываются в расширенных граничных условиях;

– радиационный теплообмен внутри дутьевого канала не учитывается;

– для описания взаимодействия химических реакций и турбулентности используется модель Finite Rate/Eddy dissipation;

– для сокращения времени расчетов в качестве расчетной области рассматривается половина симметричной конструкции;

– рассматривается стационарная задача;

– применяется решатель по давлению;

– используется realizable k-ε модель турбулентности со стандартными пристеночными функциями, решаются уравнения энергии и конвективной диффузии для компонент системы метан – воздух с учетом возможного горения.

При этом в отличие от подхода работы [18], решается сопряженная задача теплообмена, т. е. явным образом рассчитывается перенос теплоты через твердые тела (вставку).

Схема расчетной области с учетом симметрии создана в приложении Design Modeler, а расчетная сетка – в приложении Ansys Meshing.

При моделировании исследовали стационарную задачу, компоненты смеси метан–воздух рассматривали в приближении идеального газа (т. е. плотность считали зависящей от давления и температуры). В качестве материала рыльной части фурмы и внутреннего стакана рассматривали медь (свойства которой взяты из базы данных Ansys Fluent). В качестве материала вставки задавали корунд (плотность 3583 кг/м³, удельная теплоемкость 1291 Дж/(кг·К), коэффициент теплопроводности 8,3 Вт/(м·К)). Зазор между вставкой и внутренним стаканом считали заполненным герметиком (плотность 1200 кг/м³, удельная теплоемкость 840 Дж/(кг·К), коэффициент теплопроводности 0,4 Вт/(м·К)).

Граничные условия для дутья задавали в соответствии с табл. 1, для ПГ – в соответствии с табл. 2.

Таблица 1. Параметры дутья во входном сечении

Параметр	Значение
Тип сечения	mass flow inlet
Состав дутья	30 % O₂, 70 % N₂
Температура дутья	1200 °С
Массовый расход дутья	4,539 кг/с
Давление дутья (избыточное)	405,3 кПа
Уровень турбулентных пульсаций	5 %
Гидравлический диаметр	0,18 м

Таблица 2. Параметры ПГ во входном сечении

Параметр	Значение
Тип сечения	mass flow inlet
Состав	100 % CH₄
Массовый расход ПГ	0,283 кг/c
Температура ПГ	27 °С
Уровень турбулентных пульсаций	5 %
Гидравлический диаметр	0,033 м

На наружной поверхности вставки (границе расчетной области) задавали расширенные граничные условия, учитывающие наличие зазора толщиной 2 мм и слоя меди толщиной 6 мм, на внешней поверхности которого происходит конвективное взаимодействие со средой, имеющей температуру 27 °С, с коэффициентом теплоотдачи a = 5815 Вт/(м²·К).

На границе текучей среды с рыльной частью также задавали расширенные граничные условия, учитывающие наличие слоя меди толщиной 14 мм, на внешней поверхности которого происходит такое же конвективное взаимодействие со средой, как и для меди толщиной 6 мм.

Результаты моделирования и их анализ

Основные результаты моделирования приведены в табл. 3.

Таблица 3. Расчетные параметры работы воздушной фурмы

Показатели*	Варианты расчета
	без выборки	выборка
	без выборки	кольцевая	полукольцевая сверху	полукольцевая снизу
Q_д.вых, кВт	–3207,2	–3230,9	–3223,3	–3158,7
Q_р.ч, кВт	–26,3	–27,8	–26,4	–26,5
Q_реак, кВт	289,2	314,7	305,2	240,6
ΔQ, кВт	–0,042	–0,018	0,019	0,012
Т_д.вых., К	1399,3	1407,2	1404,7	1385,7
СО_{2 вых}	0,0105	0,0114	0,0111	0,0088
υ_д.вых, м/с	217,8	218,9	218,7	216,1
K_вых, м²/с²	61,6	84,9	66,1	67,5
* Ввиду того, что расчетная область составила половину реальной конструкции, все величины, связанные с количеством теплоты, для получения реальных результатов должны быть увеличены в 2 раза. Q_д.вых – тепловой поток на выходе из дутьевого канала, кВт; Q_р.ч – тепловой поток через рыльную часть, кВт; Q_реак – теплота реакции горения, кВт; ΔQ – невязка теплового баланса, кВт; Т_д.вых – средняя температура дутья на выходе из фурмы, К; СО_{2 вых} – массовая доля СО₂ на выходе из фурмы; υ_д.вых – средняя скорость дутья на выходе из фурмы, м/с; K_вых – кинетическая энергия турбулентности на выходе из фурмы, м²/с².

Кинетическая энергия турбулентности на выходе из фурмы представлена на рис. 1 и 2.

Из табл. 3 и рис. 1, 2 видно, что кольцевая выборка во вставке или выборка со стороны подачи ПГ способствует лучшему смешиванию природного газа и горячего дутья. В результате увеличивается теплота реакции горения газа и содержание СО₂, а, следовательно, температура и скорость дутья на выходе из фурмы, что позволяет говорить о возможности увеличения подачи ПГ в воздушную фурму доменной печи.

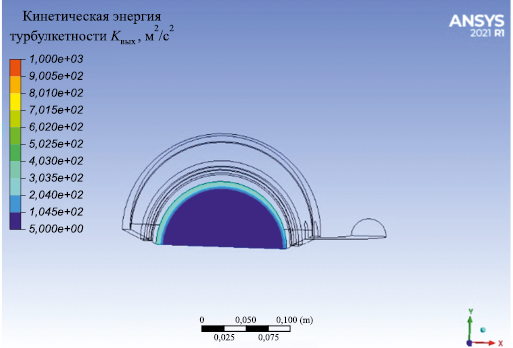

Рис. 1. Распределение кинетической энергии турбулентности
на выходе из серийной фурмы

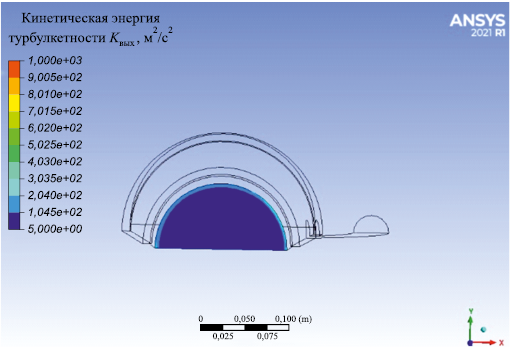

Рис. 2. Распределение кинетической энергии турбулентности
на выходе из фурмы с кольцевой выборкой

Выводы

Наличие кольцевой выборки в теплоизолирующей вставке дутьевого канала фурмы доменной печи существенно влияет на горение ПГ в этом канале, при этом:

– полукольцевая выборка со стороны трубки подачи газа улучшает смешение газа с дутьем и ускоряет горение;

– кольцевая выборка в еще большей степени улучшает смешение газа с дутьем и ускоряет горение;

– полукольцевая выборка со стороны, противоположной трубке подачи газа, ухудшает смешение газа с дутьем и горение по сравнению с фурмой без выборки.
